Fabricación De Tableros De Distributión Eléctricos

Fabricación De Tableros De Distributión Eléctricos

Diseño de máquinas Superda para la fabricación de todo tipo de cerramientos de la industria eléctrica, tableros eléctricos de control, marco estructural de gabinetes. Tasa de producción de cajas de acero de alta eficiencia. Nuestra selección incluye racks para servidores, gabinetes de extrusión de aluminio, gabinetes para servidores, consolas de control, caja de acero al carbono, gabinetes de acero inoxidable, caja de interruptores, productos de control de clima, caja de metal para interiores y exteriores, montaje en pared, caja eléctrica pequeña con revestimiento de pared, así como una gama de accesorios compatibles máquina perfiladora de perfiles metálicos.

1, Parámetros técnicos de la línea de producción de Gabinetes eléctricos de distribución

Ⅱ, Procesamiento de la línea de producción de la Tableros Eléctricos De Control.

Enderezamiento Uncoiler 2 en 1 → servoalimentador → dispositivo de brida de presión hidráulica → dispositivo de guía → máquina perfiladora → punzón hidráulico → dispositivo de corte (incluida la cuchilla) → recinto de acero doblar→ estante de producto terminado

Ⅲ, Dibujo de la Tableros Eléctricos Industriales

Sección de distribución de piezas cuadro panel Dibujo

Ⅲ, lista de máquinas fabricación de gabinetes eléctricos

(Ⅰ), 2 en 1 enderezadora Uncoiler

1 、 Tipo ： Expansión manual

2 、 Parámetro

1 discharge descarga pasiva

2 weight peso de la bobina: <2T

3） Bobina interior D.: φ450mm-φ530mm

4） Máx. Ancho.400mm

5) Espesor .0.4-1.6mm

6) rodillo de la enderezadora: 7 PC

8) Power.1.5kw

Alimentador de enderezador desenrollador, todo hecho por nuestro propio proceso, de alta calidad. Esta foto es antes de pintar.

(Ⅱ), Servo Feeder

        3.1 Máx. ancho de alimentación: 400mm

        3.2 Grosor de alimentación: 0.4-1.6mm

        3. Motor 3, 1.3ＫＷ (Yaskawa)

(Ⅲ）, sistema de perforación hidráulica de agujeros

3.1 Función: Brecha de perforación hidráulica (juego de molde 1)

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 18.5KW （Agujero de perforación / cizalla hidráulicos use la misma estación

(Ⅳ）Device Dispositivo de guía

Machines machines Máquinas de conformación principal (para panel de ancho 200, 200, 250, 300, 350 mm)

5.1 Rodillo de formación: 20 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62.

5.5 Potencia del motor: 7.5KW。

5.6 Rodillo principal: ￠ 75mm ， 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

Material del rodillo con GCr15 de buena calidad y proceso de temple, la dureza alcanza 62 ℃

(Ⅵ）, estante de recogida plana

(Ⅶ）, Máquina dobladora de Cajas de conexiones, prenda impermeable recinto.

(Ⅷ）, sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

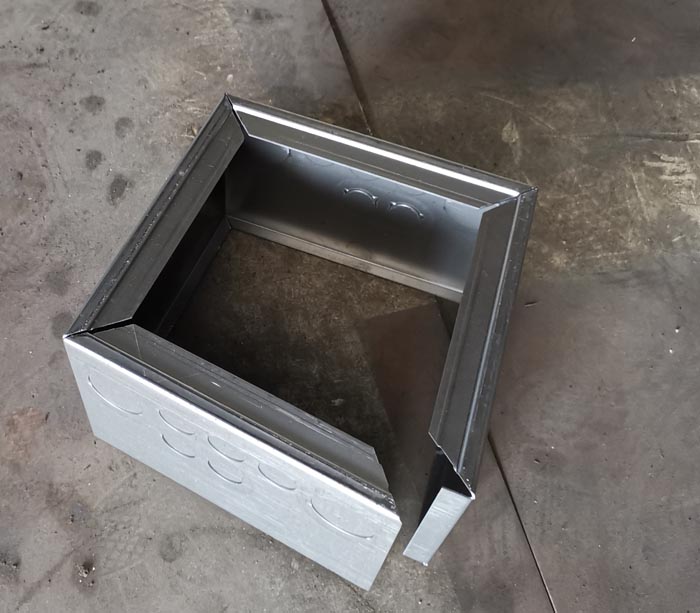

Ⅴ,Dispositivos completados de la línea de producción de Tableros Eléctricos De Control

Ⅵ, Máquina formadora de rollos para Tableros Eléctricos de accesorios de la marca.

Línea de producción de Tableros Eléctricos pequeñas y mas

Perfiladora para la producción de gabinetes metálicos para tableros eléctricos perú de diferentes tamaños
