Perfiladora para marco de acero

Perfiladora para marco de acero

Máquina perfiladora para marco de acero de producción, perno esqueleto, marco de metal.

Ⅰ,Marco de acero personalizado

Ⅱ, Proceso de la línea de producción de estructuras de acero.

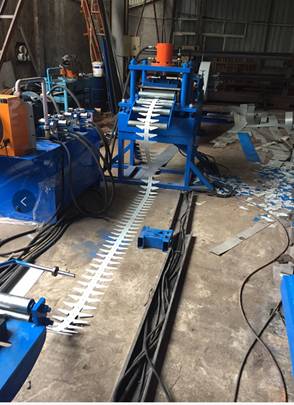

Enderezador de desenrollador 2 en 1 → Dispositivo de guía → Perforador hidráulico (con moldes de 6 juegos) → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Rack de producto terminado

Diseño como abajo

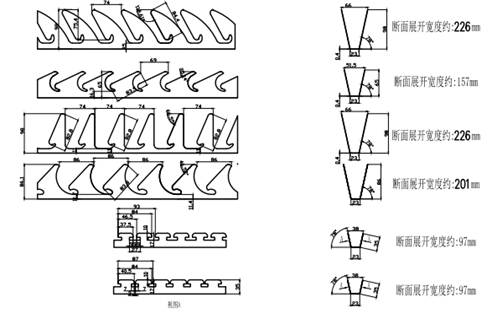

Ⅲ, Dibujo de marco de metal personalizado

Dibujo de marco de acero de sección

Ⅲ,Lista de máquinas

(Ⅰ), 2 en 1 enderezadora Uncoiler

1 、 Tipo ： Expansión manual

2 、 Parámetro

1 discharge descarga pasiva

2 weight peso de la bobina: <2T

3 Bobina interior D.: φ450mm-φ530mm

4 Máx. Ancho.200mm

5 Espesor .0.4-1.6mm

6 rodillo de la enderezadora: 7 PC

7 Power.1.5kw

(Ⅱ),Servo Feeder

3.1 Máx. ancho de alimentación: 200mm

3.2 Grosor de alimentación: 0.4-1.6mm

3. Motor 3, 0.85ＫＷ (Yaskawa)

(Ⅲ),Sistema de punzonado hidráulico

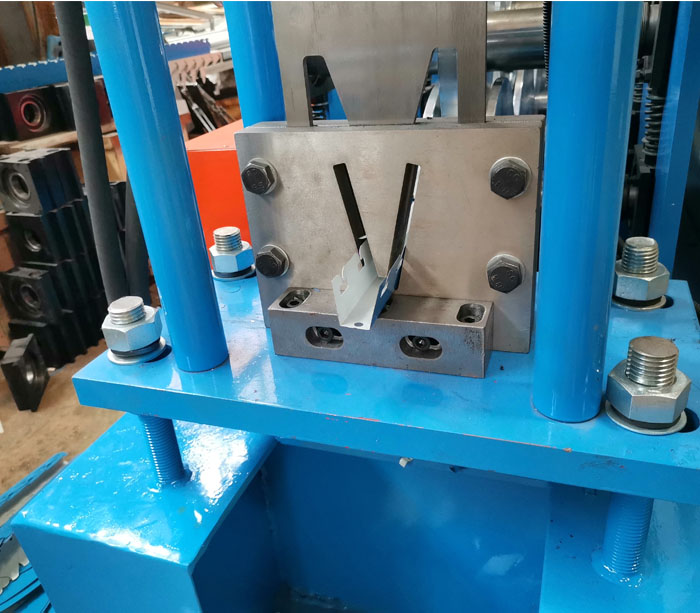

3.1 Función: Brecha del punzón hidráulico (juego de molde 6)

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 4KW （Perforadora / cizalla hidráulica use la misma estación

(Ⅳ） Dispositivo de guía

(Ⅴ）Máquinas de conformado principal (para panel de 97-226 mm de ancho y ajuste continuo)

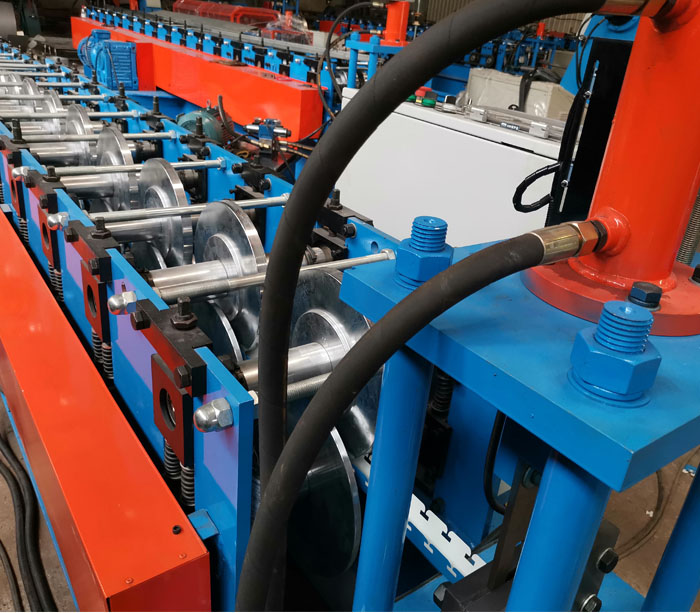

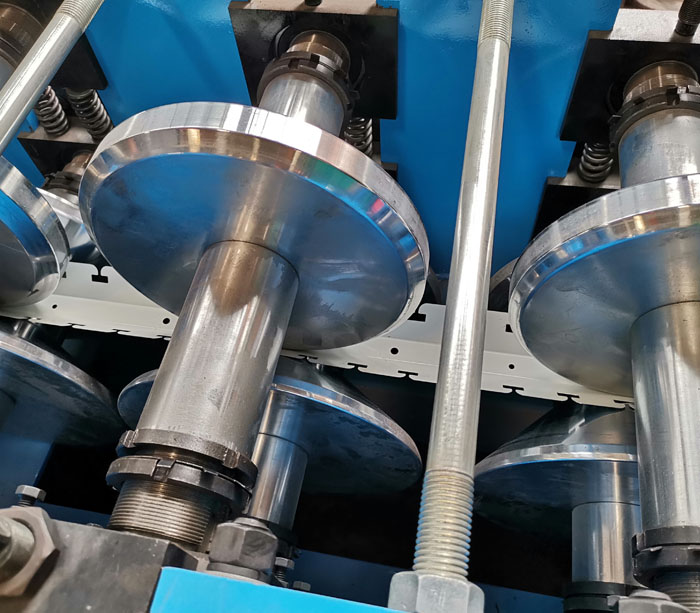

5.1 Rodillo de formación: 14 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: # 45, extinción general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 7.5KW。

5.6 Rodillo principal: ￠ 65mm ， 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

(Ⅵ）,Estante de recogida plana

(Ⅷ）, sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

Ⅴ,Dispositivos completados de la línea de producción de perfiles para marco de acero .

Ⅵ, Perfiles para marco de acero de la máquina de accesorios de la marca.

Garantía de Calidad

Superda garantiza el diseño de la línea de perfilado de estructura de metal de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. El marco de metal moldeado se puede fijar bien entre sí con otras partes metálicas.

Rollo de marco de acero que forma la ventaja de la máquina

1, línea de producción de marco de acero para la producción de marco de metal.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC60-65.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

Artículo YX22-98

Los marcos de acero laminados son de acero ligero.

Aplicación de marco de acero

Marco de acero es ampliamente en el uso de la construcción. Hay esqueleto, columnas verticales de acero y vigas horizontales. Adpot para soportar los pisos, el techo y las paredes de un edificio que son nombres como estructura de acero.

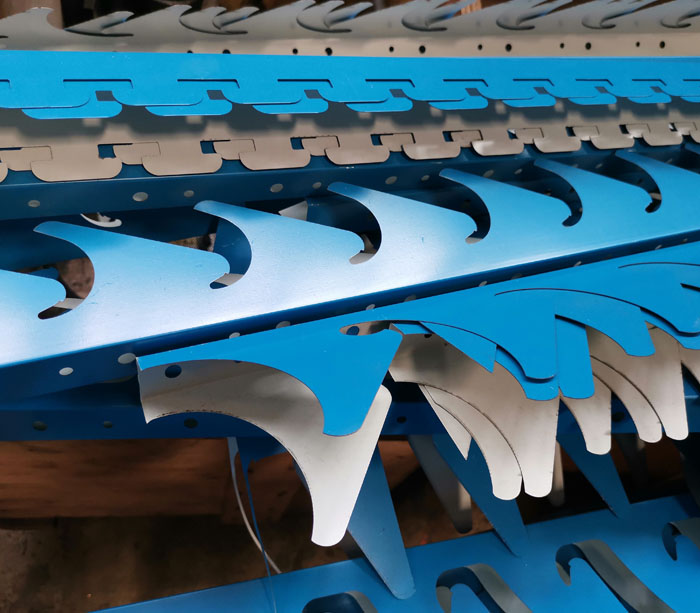

El bastidor de acero galvanizado se puede laminar en forma de montantes de acero para usarlo como material de construcción estructural o no estructural para muros externos y de partición en proyectos de construcción residenciales, comerciales e industriales. La dimensión de la habitación se establece con un riel horizontal que se ancla al piso y al techo para delinear cada habitación. Marco de acero personalizado con función de ventilación, que se ajusta a un perno personalizado como se muestra en la foto

Máquina formadora de rollos de acero y metal para diferentes tamaños de marcos de metal.

Parámetros técnicos
